Hidraulične prese – ZYMT – Mašina za lasersko izrezivanje žlebova
Gantry Servo CNC V mašina za izrezivanje žlebova
● Oprema je Gantry Servo CNC V mašina za izrezivanje žlebova.
● Ovaj mašinski alat koristi napredni CNC sistem sa inovativnim dizajnom.
● Karakteriše ga visoka tačnost obrade, jednostavno upravljanje, bez buke i vibracija.
● Ova mašina se koristi za izrezivanje V-žlebova, U-žlebova i drugih nepravilnih žlebova na delovima od limova (uključujući čelične ploče, aluminijumske ploče, aluminijumsko-plastične ploče, bakrene ploče, čelične ploče, ploče od lepak, akrilne ploče i druge specijalne ploče).
● Posebno je pogodna za obradu V-žlebova pre savijanja delova od lima.
Tehničke karakteristike:
Maksimalna širina obrađene ploče: 1250 mm
Maksimalna dužina obrađene ploče: 4000 mm
Debljina žleba (od nehrđajućeg čelika): 0,6–3 mm
Maksimalna brzina rezanja po X-osi: 45 m/min
Maksimalna brzina povratka po X-osi: 50 m/min
Broj instaliranih noževa: 4 komada 20*20 legura
Snaga motora po osama Y1, Y2, Z: 1 kW
Snaga motora hidraulične pumpe: 1,5 kW
Dimenzije mašine: 5800x2250x1700 mm
Težina mašine: oko 8,5 t
Gantry tip CNC držač alata
Korišćenjem tehnologije obrade sa četiri formirajuća noža, svaki nož proizveden tokom obrade može se ravnomerno iseći.
Držač alata visokog preciznosti
Koristi se legirani držač alata, koji omogućava brzu i jednostavnu promenu alata, a kontrolisan je povezivanjem sa servo motorom, pri čemu je dubina rezanja precizno postavljena.
Koristiti konvencionalne kvadratne legirane oštrice
Izbor L12,7 mm, R0,4 kvadratne legirane oštrice, visokog ukupnog tvrdoće, izdržljive i otporne na habanje, oštra ivica, pogodna za kupovinu konvencionalnih oštrica.
Inteligentni numerički kontrolni sistem za mašinu za žlebovanje
Sistem ima duboko razumevanje radnih navika operatera, čineći interfejs sistema jednostavnim i lakim za korišćenje, dok istovremeno potpuno razume mehaničku strukturu, omogućavajući mašini da radi glatko i efikasno. Ovo smanjuje stopu kvarova i stvara veću vrednost za korisnike.
Funkcioni dugmadi
Panel tela mašine ima integrisana dugmadi za laku upotrebu.
Dodirna kontrola
Koristi se industrijski ekran osetljiv na dodir visoke osetljivosti, 15-inčni ekran, veliki dugmadi, koji nije lako slučajno dodirnuti, a visina ekrana je jednaka visini ljudskog tela.
Plastika sa odgovarajućom debljinom i visokom čvrstoćom
Koristi se čelični okvir sa zavarivanjem, jakim otporom na udarce, kaljenje za eliminaciju unutrašnjeg napona, dobrom stabilnošću, tretmanom peskarenja mašine i premazom protiv rđe. Celokupno telo mašine obrađuje se integralno na CNC gantry centru za obradu, čime se obezbeđuje paralelnost i vertikalnost svake instalacione površine.

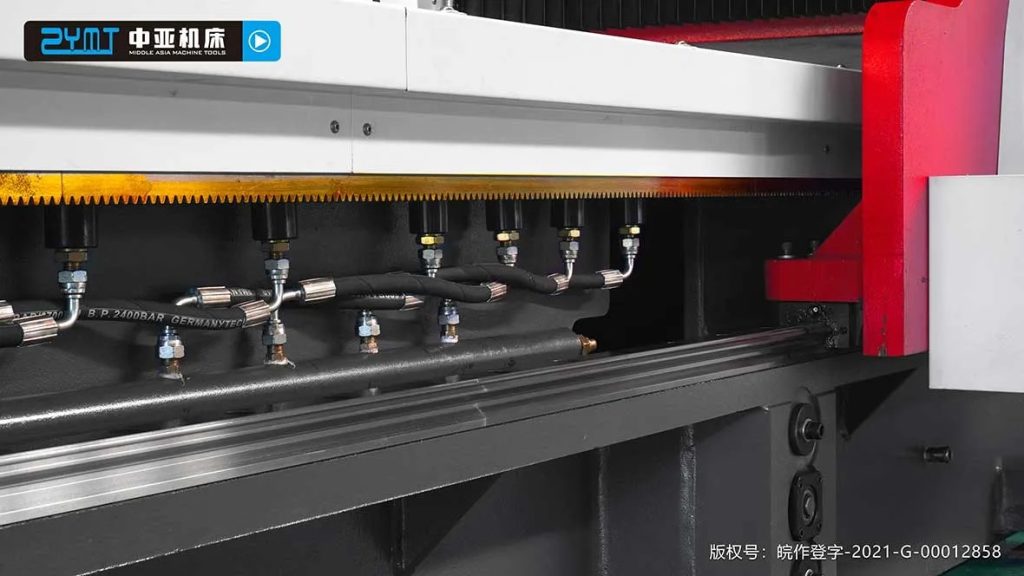

Hidraulična creva
Povezuju pritisni cilindar sa crevom.
Hidraulična ploča za stezanje
Koristi potpuno hidraulično stezanje i pritiskanje, a rad je brz, čime obrađeni proizvodi nemaju tragove stezanja i udubljenja.
